Products製品紹介
| 通信設備 | TEL・LAN |
|---|---|
| 防災設備 | スピーカ・パトライト・ブザー |
| 電源装置 | 安定化電源：EUTの電源容量に合わせた電源を選択TEL・LAN |
| 空調設備 | ダクト型空調機 |
| ITV設備 | 移動式ITVカメラシステム |
※上記以外のオプションについてもお問い合わせください。
| 一次側工事 | 各ユーティリティへの一次側工事。 （電源、アース、火災報知器など） |
|---|---|
| 火災報知器 | 火災報知器器具、一次側配線、器具取り付け動作試験など |
| 書類手続き | 各官公庁への書類手続き |
| 型式・寸法 | 電波暗室外寸法：W6,044×D5,500×H3,200 （補強鉄骨含む外寸法：W6,194×D5,650×H3,325） |
|
|---|---|---|
| 性 能 | ・サイトアッテネーション （ANSI C63.4） 30MHz～3GHz オープンサイト測定値（基準値）との偏差±4.0dB以内 |
|
| ・電界均一性 （IEC-61000-4-3） 150kHz～2.5GHz CISPR25広帯域放射妨害波クラス5の推奨限度値より-6dB以下 |
||
| ・シールド特性 150kHz～10GHz 100dB |
||
| 構成 | 構造 | 電磁波シールドパネル+電波吸収体 |
| 外装 | ガルバリウム鋼板現し | |
| 内装 | 天井・壁面：電波吸収体現し（その他発泡スチロール仕上げ）、床面：SUS+タイルカーペット仕上げ | |
| シールド扉 | W1,000×H2,000mm ナイフエッジ式スイングドアー | |
| 電波吸収体 | 側面・天井 フェライトタイル＋誘電型電波吸収体（CF-120）部分貼り | |
| 補強鉄骨 | 天井・側面補強鉄骨 | |
| 換気口 | 空調用 565×265mm-4面、換気用 265×265mm-2面（換気扇付き） | |
| コネクタパネル | BNC×5、N×5、貫通スリーブφ20、φ50各1本 | |
| 電源装置 | 電源フィルタ・絶縁トランス ・1Φ100V20A×2系統（電灯、一般電源）、1Φ100V5A×1系統（非常照明） |
|
| 電気設備 | ・100W白熱灯、10W標示灯（使用中）、13W非常照明・2PE付2連コンセント・分電盤（ブレーカ組込） | |
| 弱電設備 | インターホン（子機）インターホン用フィルタ含む（インターホン親機は計測室に取り付け） 火災報知器用フィルタ ※火災報知器は別途といたします |
|
| ITVカメラ | 天井吊りタイプ 1式 1/3インチカラーCCDカメラ（電動10倍（自動絞り）ズームレンズ、回転台、コントローラ）、15インチ |
|
| 計測支援システム （光仕様） |
・手動式アンテナマスト Φ22アンテナホルダ付き ・グランド机 W3,000× D1,000×H900mm（銅板はt=2mm） ・ボンディングプレート W200×L900mm×7本 ・床下ピット W300×D300mm×3ヶ所 |
|
※上記仕様以外についてもお問い合わせください。

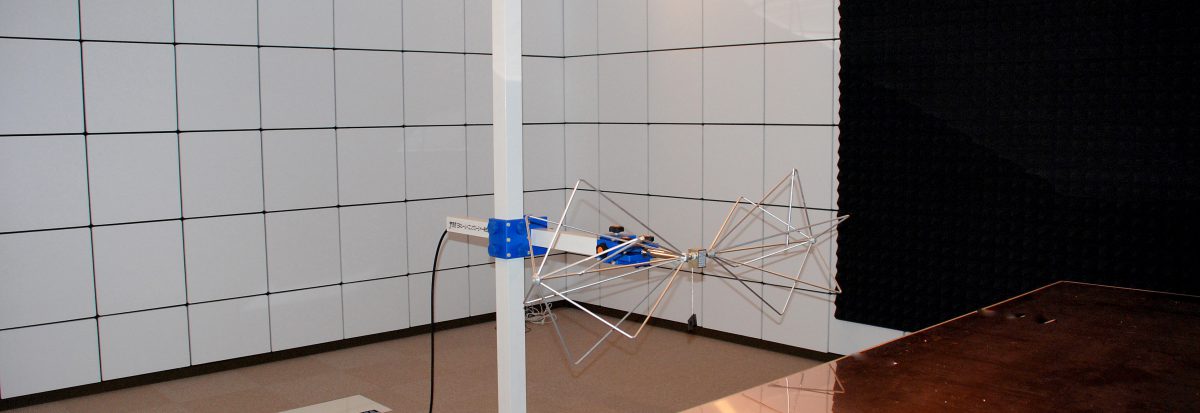

車載部品用電波暗室の代表事例
