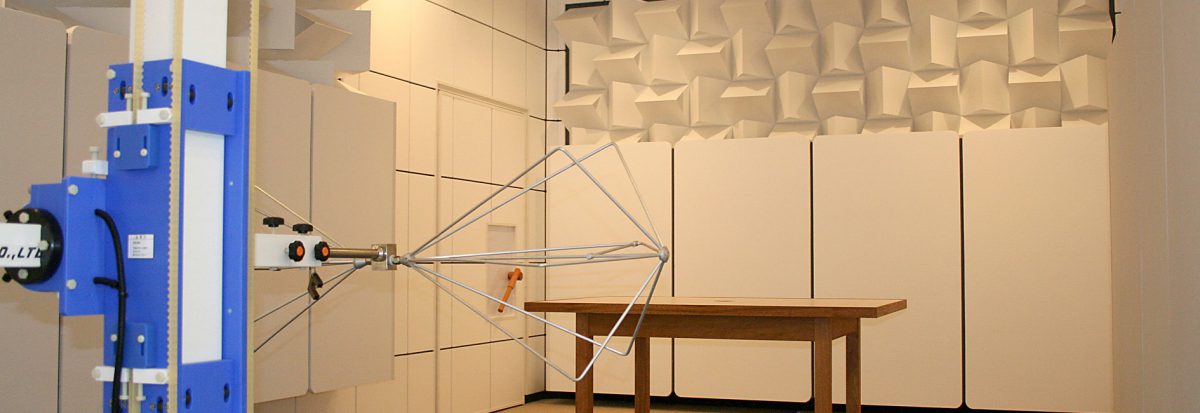

小型電波暗室
特 徴
EMI/EMS試験の対策用として、認証前の事前測定用として。



  • ①IEC、FCC、CISPR、VCCI等各種国際規格への対応が可能。
  • ②EMIおよびEMSの2つの試験を行うことが可能。
    EMS測定時は床用電波吸収体パレットを使用。
  • ③測定される周波数帯、規格などに合わせて電波吸収体を選択。
    1GHz以上の測定も可能。
  • ④各種附帯設備を取り揃えておりますので目的・用途に合わせた測定を実現可能。
  • ⑤ご利用環境に合わせて性能設計可能。お客様のご要望にお応えいたします。
オプション
通信設備 TEL・LAN
防災設備 スピーカ・パトライト・ブザー
電源装置 安定化電源：EUTの電源容量に合わせた電源を選択TEL・LAN
空調設備 ダクト型空調機

※上記以外のオプションについてもお問い合わせください。

別途工事について
一次側工事 各ユーティリティへの一次側工事。
（電源、アース、火災報知器など）
火災報知器 火災報知器器具、一次側配線、器具取り付け動作試験など
書類手続き 各官公庁への書類手続き
標準仕様　小型電波暗室
型式・寸法 A Type 電波暗室外寸法：W3,500×D8,000×H3,500（補強鉄骨含む外寸法：W3,650×D8,150×H3,625）
B Type 電波暗室外寸法：W3,100×D7,100×H3,100（補強鉄骨含む外寸法：W3,250×D7,250×H3,225）
性　能 ・サイトアッテネーション　（ANSI　C63.4）
AType　30MHz～300MHz±6dB以内　、　300MHz～1GHz　±4dB以内
BType　30MHz～　1GHz　±4dB以内（補正値導入後）1GHz以上は基準となるオープンサイトとの比較　±4dB以内
・電界均一性　（IEC-61000-4-3）
80MHz～3GHz　電界均一面において測定点の75%が0～+6dB以内の偏差
・シールド特性
150kHz～10GHz　80dB
構成 構造 電磁波シールドパネル+電波吸収体
外装 ガルバリウム鋼板現し
内装 天井・壁面：電波吸収体現し（その他発泡スチロール仕上げ）、床面：SUS+タイルカーペット仕上げ
シールド扉 W1,000×H2,000mm　ナイフエッジ式スイングドアー
電波吸収体 側面・天井 フェライトタイル＋誘電型電波吸収体（CF-120）部分貼り
床 フェライトタイル＋誘電型電波吸収体（CF-120）パレット
補強鉄骨 天井・側面補強鉄骨
換気口 空調用　565×265mm-6面、換気用　265×265mm-2面（換気扇付き）
コネクタパネル BNC×5、N×5、貫通スリーブφ20、φ50各1本
電源装置 電源フィルタ、絶縁トランス
・1Φ100V20A×1系統（電灯、一般電源）、1Φ100V5A×1系統（非常照明）
・1Φ277V20A×1系統（EUT）
※安定化電源（CVCF）は別途
電気設備 ・100W白熱灯、13W非常照明　・2PE付2連コンセント　・分電盤（ブレーカ組込）
弱電設備 インターホン（子機）インターホン用フィルタ含む（インターホン親機は計測室に取り付け）
火災報知器用フィルタ　※火災報知器は別途といたします
ITVカメラ 天井吊りタイプ　1式 1/3インチカラーCCDカメラ（電動10倍（自動絞り）ズームレンズ、回転台、コントローラ）、15インチ
液晶モニタ移動式タイプ　１式 1/3インチカラーCCDカメラ（電動10倍（自動絞り）ズームレンズ、回転台、コントローラ）、15インチ液晶モニタ
計測支援システム
（光仕様）		 ・ターンテーブル（アースバネ仕様）
φ1.2m埋込型　耐荷重200kg　0.5～2.0rpm
・アンテナ昇降機
H＝1～2.5m　一定速　（GP-IB付）　全高3.0m
・コントローラ（GP-IB付き）　・ロータリジョイント（6極30A）・中央コンセント・アンテナホルダ



標準仕様　計測室
型式・寸法 計測室外寸法：W3,000×D3,000×H2,444（補強鉄骨含む外寸法：W3,000×D3,000×H2,519）
性能 ・シールド特性　150kHz～10GHz　80dB
構成 構造 電磁波シールドパネル
外装 ガルバリウム鋼板現し
内装 天井・壁面：ガルバリウム鋼板現し、床面：タイルカーペット仕上げ
シールド扉 W1,000×H2,000mm　ナイフエッジ式スインドアー
補強鉄骨 天井補強鉄骨
換気口 空調用　265ｘ265mm-2面　　換気用　300ｘ300mm-2面 （換気扇付き）
電源装置 電源フィルタ、絶縁トランス
・1Φ100V20A×2系統（電灯、一般電源）、1Φ100V5A×1系統（非常照明）
・1Φ200V20A×1系統（計測電源）
※安定化電源（CVCF）は別途
電気設備 ・32W-2蛍光灯、100W白熱灯、10W標示灯（使用中灯）、13W非常照明
・2PE付2連コンセント　・分電盤（ブレーカ組込）
弱電設備 インターホン（親機）インターホン用フィルタ含む　火災報知器用フィルタ　※火災報知器は別途といたします

※上記仕様以外についてもお問い合わせください。
